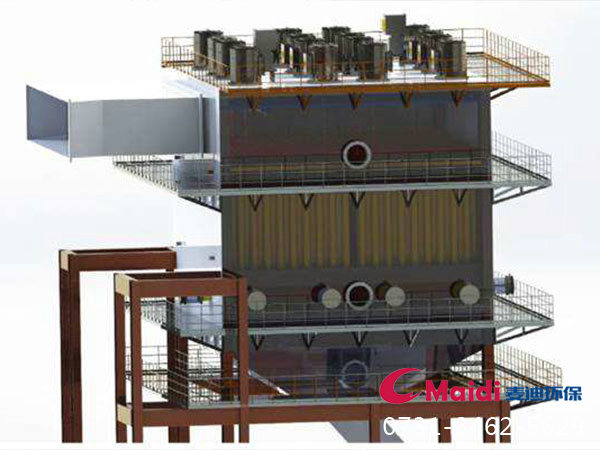

濕電除塵器
一、WESP濕電除塵器工作原理
濕式靜電除塵器的基本原理和干式靜電除塵器的原理基本相同，都要經過荷電、收集和清灰三個階段。干式和濕式煙氣環境不同，直流高壓電使陰極線附近空間氣體電離，粉塵顆粒荷電后在電場力作用下移動并沉積在集塵陽極表面，干式電除塵器（ESP）硬振打清除粉塵，濕式電除塵器（WESP）用集塵陽極表面水膜或沖洗清除粉塵。濕式電除塵器是用電除塵的方法分離氣體中的氣溶膠和懸浮塵粒，主要包括以下四個復雜而又相互有關的物理過程：
（1）氣體的電離。
（2）氣溶膠、懸浮塵粒的凝并與荷電。
（3）荷電塵粒與氣溶膠向電極移動。
（4）水膜使極板清灰。
在濕式電除塵裝置的陽極和陰極線之間施加數萬伏直流高壓電，在強電場的作用下，電暈線周圍產生電暈層，電暈層中的空氣發生雪崩式電離，從而產生大量的負離子和少量的正離子，這個過程叫電暈放電；隨煙氣進入濕式電除塵裝置內的塵（霧）粒子與這些正、負離子相碰撞而荷電，荷電后的塵（霧）粒子由于受到高壓靜電場庫侖力的作用，向陽極運動；到達陽極后，將其所帶的電荷釋放掉，塵（霧）粒子就被陽極所收集，收集粉塵形成水膜，靠重力或沖洗自上流至下部積液槽或者吸收塔，而與煙氣分離。
二、濕電除塵器系統組成
1、陽極管組（模塊）
陽極管束組由內切圓?360正六邊形陽極管采用阻燃玻璃鋼，整體性好，強度高、陽極管的同心度、平行度高。
2、陰極系統
陰極系統包括陰極電暈線及陰極線配套整體陰極線固定框架、連接螺栓；
陰極線為高效芒刺極線，提高比電流和電場強度，有效性及耐腐蝕性可很好的滿足新型濕式除塵裝置使用要求。
3、絕緣子室及高壓進線箱
濕式除塵裝置供電區在塔體的頂部，配獨立絕緣子箱。絕緣箱采用大口徑的瓷套管與特殊的密封材料絕緣箱頂蓋和筒體采用硅酸鋁纖維內保溫，使箱體絕緣性更可靠、更省電。
4、沖洗水系統
陽極管上部設間斷噴淋裝置，使用工藝水池的清水，對陽極管及除霧器進行沖洗。根據實際運行工況，每24小時沖洗5分鐘。沖洗水及沖洗物直接進入吸收塔循環水池。
5、電加熱系統
由于除塵器為正壓運行，為防止絕緣子結露和污染。絕緣箱內設電加熱器，保證絕緣子絕緣性的可靠。絕緣子箱內部設加熱裝置及溫度自動控制裝置，加熱均勻，溫度檢測準確，能有效地防止霧氣進入絕緣箱，并防止水分結露，有一定的檢修空間。
濕式電除塵器主要有兩種結構形式，一種是使用耐腐蝕導電材料（可以為導電性能優良的的非金屬材料或具有耐腐蝕特性的金屬材料）做集塵極，另一種是用通過噴水或溢流水形成導電水膜，利用不導電的非金屬材料做集塵極。濕式電除塵器還可根據廢氣流向分為橫流式（臥式）和豎流式（立式），橫流式多為板式結構，氣體流向為水平方向進出，結構類似干式電除塵器；豎流式多為管式結構，氣體流向為垂直方向進出。一般來講，同等通氣截面積情況下豎流式濕式電除塵器效能為橫流式的2倍。沉集在極板上的粉塵可以通過水將其沖洗下來。濕式清灰可以避免已捕集粉塵的再飛揚，達到很高的除塵效能。因無振打裝置，運行也較可靠。采用噴水或溢流水等方式使集塵極表面形成導電膜的裝置存在著腐蝕、污泥和污水的處理問題，僅在氣體含塵濃度較低、要求除塵效能較高時才采用；使用耐腐蝕導電材料做集塵極的濕式電除塵器不需要長期噴水或溢流水，只根據系統運行狀況定期進行沖洗，僅消耗極少量的水，該部分水可回收循環利用，收塵系統基本無二次污染。
