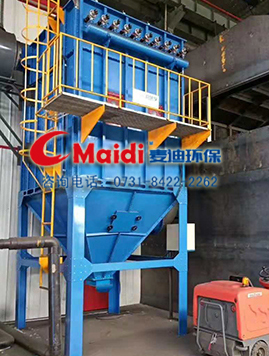

脈沖布袋除塵器
DMC（PMD）-MD系列噴吹脈沖單機袋式收塵器
l PDM(DMC)系列噴吹脈沖單機袋式收塵器適用于破碎、輸送、提升、配料、庫頂、庫底、水泥散裝等處的粉塵治理，可以連續工作，無須停機清灰
l 收塵器可分成不同的安裝形式：不帶灰斗及支腿型(B型)、帶灰斗及支腿型（A型）；風機可90°、0°，根據需要選擇
l 壓縮空氣必須保證0.5-0.7MPa的壓力，否則影響清灰效果
l 除塵器本體采用碳鋼、不銹鋼等材質
l 采用兩側開門或者頂部蓋板，檢修更換濾袋方便
l 濾袋座與文丘里管的固定采用螺紋連接形式，濾袋骨架與袋座采用彈性連接，拆裝方便
l 采用微機自動控制清灰
l 安裝有防濾袋脫落網，更適合庫頂使
l 收塵器入口含塵濃度低于200g/Nm3
l 收塵器排放濃度低于30mg/Nm3
l 收塵器濾袋壽命兩年以上
l 收塵器運轉率相對主機100%
|
規格型號 Type 參數 Parameter |
DMC-24 |
DMC-36 |
DMC-48 |
DMC-60 |
DMC-72 |
DMC-84 |
|
|
PMD-24 |
PMD -36 |
PMD-48 |
PMD-60 |
PMD -72 |
PMD-84 |
||
|
處理風量 Capacity（m3/h） |
1300-2000 |
1800-3200 |
2500-4000 |
3500-5500 |
4100-6500 |
5000-7500 |
|
|
過濾面積 Filtration area（m2） |
19 |
30 |
39 |
58 |
68 |
81 |
|
|
濾袋數量（個）Φ133×2000 Number of filter bags Φ133×2000 |
24 |
36 |
48 |
60 |
72 |
84 |
|
|
過濾風速 Velocity of filtering air（m/min） |
0.8-1.8（工況不同，濾材不同均影響此參數選取，歡迎來電來函咨詢） （This parameter is influenced different working conditions and filter materials. You are welcome to write or cable for information.） |
||||||
|
阻力 Resistance（Pa） |
≤1200 |
||||||
|
進口含塵濃度 Dust concentration at inlet（g/Nm3） |
＜200 |
||||||
|
出口排放濃度 Emission concentration at outlet（mg/Nm3） |
＜30 |
||||||
|
脈沖閥數量 Number of pulse valve |
4 |
6 |
8 |
10 |
12 |
16 |
|
|
脈沖閥規格Specifications of pulse valve |
1’’ |
||||||
|
清灰壓縮空氣Compressed Air for removing dust |
壓力 Pressure（MPa） |
0.5-0.7 |
|||||
|
耗量 Volume（m3/min） |
0.15 |
0.2 |
0.27 |
0.25 |
0.31 |
0.35 |
|
|
規格型號 Type 參數 Parameter |
DMC-96 |
DMC-112 |
DMC-120 |
DMC-132 |
DMC-143 |
DMC-165 |
|||
|
PMD-96 |
PMD-112 |
PMD-120 |
PMD-132 |
PMD-143 |
PMD-165 |
||||
|
處理風量 Capacity（m3/h） |
6500-8000 |
7200-9200 |
8200-9900 |
9500-11600 |
10500-12500 |
11500-14500 |
|||
|
過濾面積 Filtration area（m2） |
88 |
103 |
110 |
121 |
132 |
152 |
|||
|
濾袋數量（個）Φ130×2200 Number of filter bags Φ130×2200 |
96 |
112 |
120 |
132 |
144 |
165 |
|||
|
過濾風速 Velocity of filtering air（m/min） |
0.8-1.8（工況不同，濾材不同均影響此參數選取，歡迎來電來函咨詢） （This parameter is influenced different working conditions and filter materials. You are welcome to write or cable for information.） |
||||||||
|
阻力 Resistance（Pa） |
≤1200 |
||||||||
|
進口含塵濃度 Dust concentration at inlet（g/Nm3） |
＜200 |
||||||||
|
出口排放濃度 Emission concentration at outlet（mg/Nm3） |
＜30 |
||||||||
|
脈沖閥數量 Number of pulse valve |
12 |
14 |
16 |
12 |
13 |
15 |
|||
|
脈沖閥規格Specifications of pulse valve |
1’’ |
1.5’’ |
|||||||
|
清灰壓縮空氣Compressed Air for removing dust |
壓力 Pressure（MPa） |
0.5-0.7 |
|||||||
|
耗量 Volume（m3/min） |
0.35 |
0.4 |
0.5 |
0.6 |
0.75 |
0.95 |
|||
