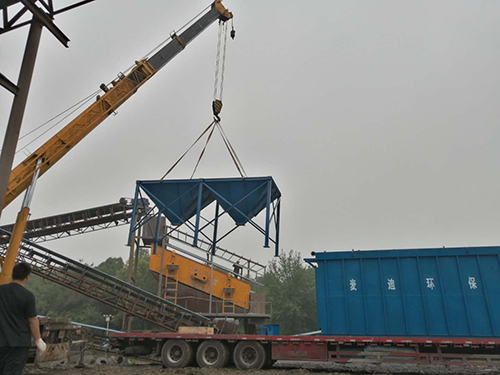

采石場、碎石廠破碎篩分除塵器進入施工階段
- 發布時間:2019-04-22
- 發布者: 麥迪環保
- 來源: 麥迪環保
- 閱讀量:
采石場、碎石廠破碎篩分除塵器進入施工階段
PPW(C)氣箱脈沖布袋除塵器使用說明書及安裝手冊
一、 工作原理
氣箱脈沖除塵器本體分隔成數個箱區,每箱有32、64、96、128等條袋子。并在每箱側邊出口管道上有一個氣缸帶動的提升閥。當除塵器過濾含塵氣體一定時間后(或阻力達到預先設定值),清灰控制器就發出信號。第一個箱室的提升閥就開始關閉以切斷過濾氣流。然后這個箱的脈沖閥開啟,以大于5kg/cm2的壓縮空氣沖入凈氣室,清除濾袋上的粉塵。當這個動作完成后(大約6~15秒時間),提升閥重新打開,使這個箱室重新進行過濾工作,并逐一按上述要求以至全部清灰完畢。氣箱式脈沖布袋除塵器,是采用分箱式清灰的,清灰時,逐箱隔離、輪換進行。各除塵室的脈沖噴吹寬度和清灰周期,由清灰程序控制器自動連續進行,從而保證了壓縮空氣清灰的效果。整個箱體設計利用了進口和出口總管結構,灰斗可延伸到進口總管下。使進入的含塵煙氣直接進入已擴大的灰斗內達到預收塵的效果,且能去掉易出現堵塞的水平直管。所以氣箱脈沖布袋除塵器不僅能處理一般濃度的含塵氣體,且能處理達1300g/m3的高濃度含塵氣體。
該除塵器,由于采用整箱大脈沖閥2/2.5/3/寸(英寸)反吹噴射清灰,換袋時,打開頂部蓋子,直接抽出濾袋即可,維護簡單方便
二、 構造
本設備時外濾式布袋除塵器,其本體為全鋼結構,它由上部箱體、袋室、排灰裝置及脈沖噴吹控制系統組成:
1.上部箱體:即凈氣室,包括換袋檢修門。根據規格不同,箱體內分若干個室,相互之間用鋼板隔開,互不透氣。每個室均設有一個提升閥,以切斷過濾煙氣,實行離線清灰。
2.袋室:即過濾室,包括花板、濾袋組件、含塵氣體進出口。煤磨型還包括防爆門。
3.排灰裝置:包括排灰閥、灰斗。
4.脈沖噴吹清灰控制系統:包括脈沖閥、電磁閥、氣缸組件及空氣管路。
三、 設備安裝
1. 安裝前必須仔細閱讀說明書及所提供的技術資料,嚴格按要求進行安裝、檢驗和驗收。
2. 設備各法蘭連接密封處,均加密封墊,并均勻擰緊螺栓、箱體、袋室灰斗、管路所有焊縫不得有焊渣、氣孔等影響密封性的缺陷。各檢修門連接處嚴禁漏風。整個除塵器設備系統要保證其密封性,漏風率小于3.5%。
3. 除塵器箱體、氣路及噴吹系統安裝前應事先清除焊渣、焊瘤等雜物。
4. 所有外購件須在檢驗合格后方可安裝,各機械傳動部件須動作靈活。
